ABS塑胶原料ABS 天津大沽化工 DG417基本信息及特性

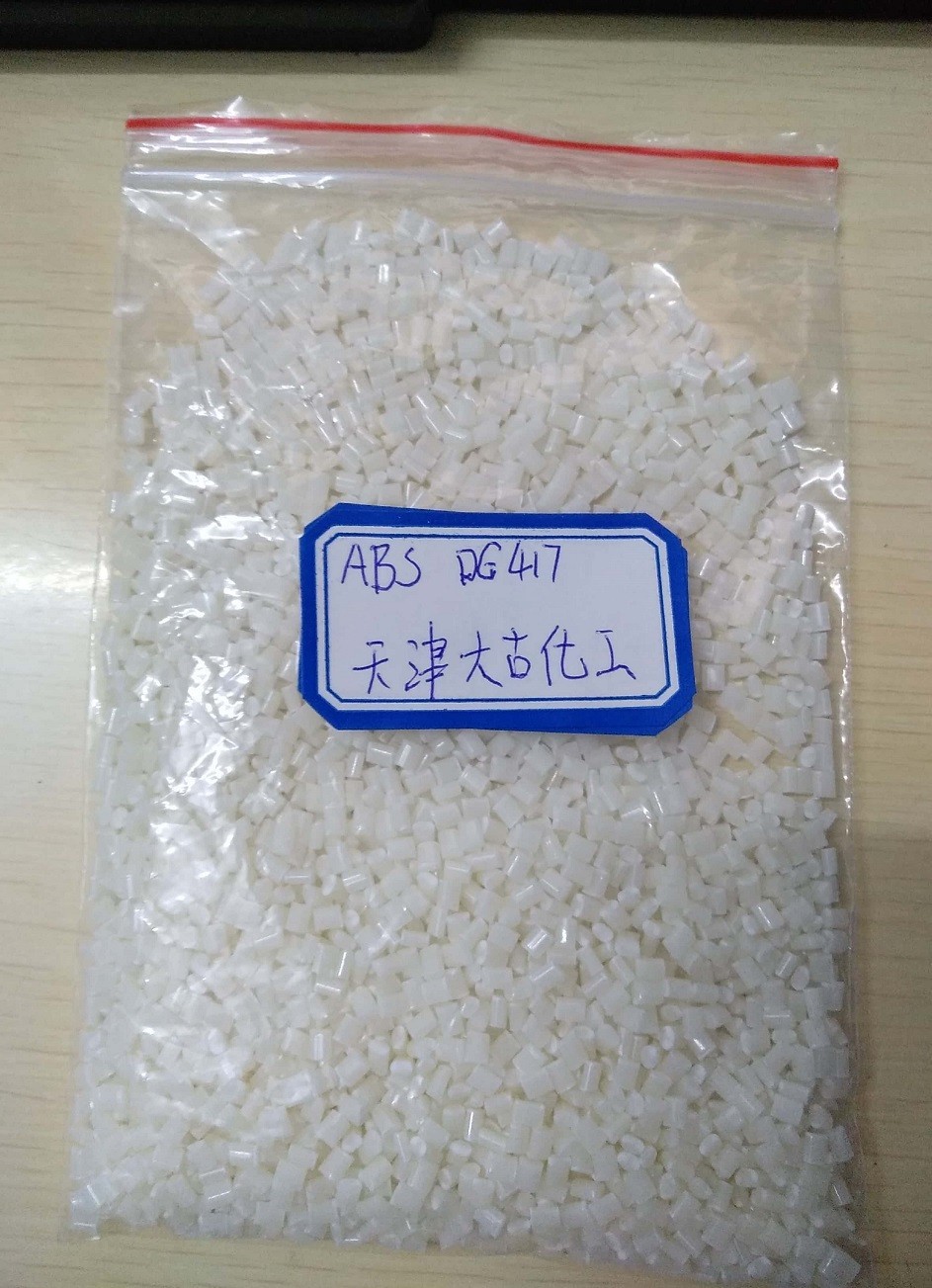

ABS树脂是丙烯腈-丁二烯-苯乙烯共聚物,英文名Acrylonitrile-butadine-styrene(简称),ABS塑胶原料为浅黄色粒状或珠状不透明树脂,是大宗通用树脂,ABS经过改性(加添加剂或合金等方法)提高性能后的ABS属工程塑料,ABS合金产量大,种类多,应用广,是主要改性塑料。特性ABS塑料是由丙烯腈、丁二烯和苯乙烯三种化学单体合成。每种单体都具有不同特性:丙烯腈有高强度、热稳定性及化学稳定性;丁二烯具有坚韧性、抗冲击特性;苯乙烯具有易加工、高光洁度及高强度。从形态上看,ABS是非结晶性材料。三中单体的聚合产生了具有两相的三元共聚物,一个是苯乙烯-丙烯腈的连续相,另一个是聚丁二烯橡胶分散相。ABS塑胶原料的特性主要取决于三种单体的比率以及两相中的分子结构。1、综合性能较好、冲击强度较高、化学稳定性、电性能良好。
ABS塑胶制品2、与有机玻璃的熔接性良好、制成双色塑件、且可表面镀铬、喷漆处理。3、有高抗冲、高耐热、阻燃、增强、透明等级别。4、流动性比HIPS差一点、比PMMA、PC塑胶原料等好、柔韧性好。5、ABS塑料具有优良的综合性能,有极好的冲击强度、尺寸稳定性好、电性能、耐磨性、抗化学药品性、染色性,成型加工和机械加工较好。6、ABS树脂耐水、无机盐、碱和酸类,不溶于大部分醇类和烃类溶剂,而容易溶于醛、酮、酯和某些氯代烃中。ABS塑胶原料缺点:热变形温度较低,可燃,耐候性比较差。
DG-417 物性表
机械性能 | 额定值 | 单位 | 测试方法 |
拉伸强度 (1/8",50mm/min) | 510 | kg/cm | ASTM D-638 |
拉伸率 (1/8",50mm/min) | 40 | % | ASTM D-638 |
弯曲强度 (1/8",1.3mm/min) | 770 | kg/cm | ASTM D-790 |
弯曲模量 (1/8",1.3mm/min) | 25180 | kg/cm | ASTM D-790 |
IZOD冲击强度 (1/8",23℃) | 25 | kg.cm/cm | ASTM D-256 |
洛氏硬度 | 112 | R Scale | ASTM D-785 |
热性能 | 额定值 | 单位 | 测试方法 |
热变形温度 (1/8",1.8MPa) | 80 | ℃ | ASTM D-648 |
维卡软化点 (1kg) | 99 | ℃ | ASTM D-1525 |
燃烧热 (1/8") | HB | UL 94 |
物理性能 | 额定值 | 单位 | 测试方法 |
流动系数 (220℃/10kg) | 15.5 | g/10min | ASTM D-1238 |
比重 (23℃) | 1.045 | ASTM D-792 | |
成型收缩率 | 0.5-0.8 | % | ASTM D-955 |
